Ta-10W衬管与钢管段的爆炸复合

发布时间:

2025-09-17

Ta-10W合金具有高熔点，很高的高温强度和极好的耐腐蚀性能等特点，适用于高温、高压、耐腐蚀、抗烧蚀的工作环境。采用爆炸复合技术使Ta-10W合金与钢相互复合形成复合板材或管材，则既能发挥Ta-10W合金的优点，又能降低成本。本工作是对Ta-IOW合金衬管与CrNiMo钢管段的爆炸复合进行初步研究。

1Ta-10W合金与钢的爆炸复合参数

为了实现圆管内Ta-l0W与钢的爆炸复合，必须由实验确定其复合的最佳工艺参数。而圆管内复的爆炸复合工艺参数通常是通过平面爆炸复合的工艺参数经修正后得出。

爆炸复合的主要工艺参数是碰撞速度Vp动态碰撞角β和碰撞点移动速度V。爆炸复合是一种复杂的热物理过程，其复合工艺参数与被覆合材料的性能有关，每一组复合材料的组合，都存在一个相应的最佳复合工艺参数。可以根据爆炸复合工艺参数的极限条件，确定出工艺参数的“可焊性窗口”，再从中选择若干组参数进行实验，最后确定出最佳工艺参数。采用这一方法确定了Ta-10W合金与钢板爆炸复合的最佳工艺参数，并利用电子探针、金相分析、硬度试验、拉剪试验、超声探测等分析手段，对复合界面的结合状态、强度和塑性变形层深度、界面成分等进行了分析研究。在平板爆炸复合的基础上，进行了钢管段内复的爆炸复合研究。

2 管段内复爆炸复合试验结果及分析

2.1试验用材料

采用了两种尺寸的钢管段样品。薄壁管段样品尺寸为Φ76mm×14mm×56mm（内径×壁厚×长度），材料为PCrNiMoA钢，热处理规范为860℃油淬，550℃回火。厚壁管段样品尺寸为Φ120mm×49mm×100mm，材料为35CrNi3MoVA，860C油淬，600C回火。

复管所用材料分别为Ta-10W合金和1CrI8Ni9Ti。Ta-l0W复管是用厚0.4mm的薄板弯制成圆管，再用电子束焊接而成，焊后经真空退火处理。ICrI8Ni9Ti是无缝钢管，用它的目的是确定爆炸复合装药量对基管复合后的变形量和机械性能的影响，以便最后确定合适的基管厚度。

2.2炸药及装药量计算

平行安置的爆炸复合结构，炸药的爆速』与碰撞点移动速度V。相等，因此炸药的选择受到碰撞点移动速度V。的极限条件限制。Ta-10W与钢爆炸复合时，碰撞点移动速度V。的下限为2345m/s，上限为3530m/s，这就要求所用炸药的爆速应在2345~3530m/s之间。

试验所用炸药是2号岩石硝铵炸药和加人了10%TNT的2号岩石硝铵炸药两种，其爆速符合上述要求。圆管内复时药量的计算目前还没有准确的计算方法，一般是根据装药质量比，计算出平板复合时的炸药厚度，再取其60%为圆管内复时炸药厚度为宜。

2.3管段内复时的爆炸复合装置

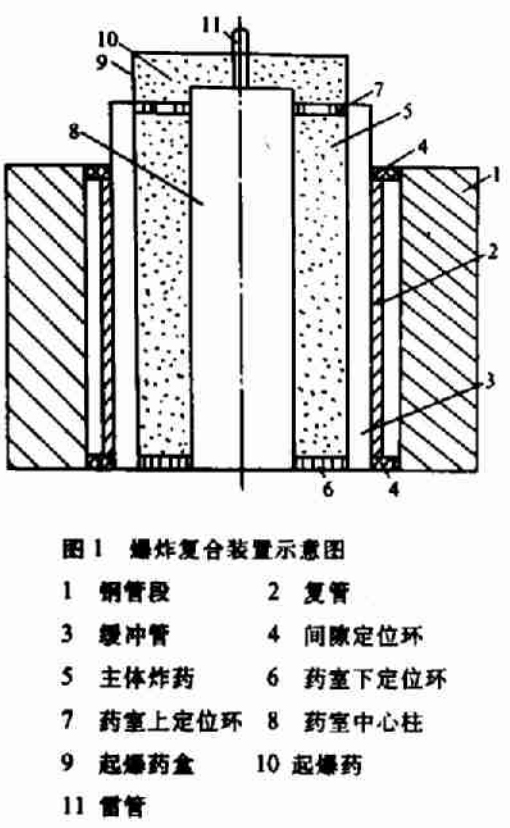

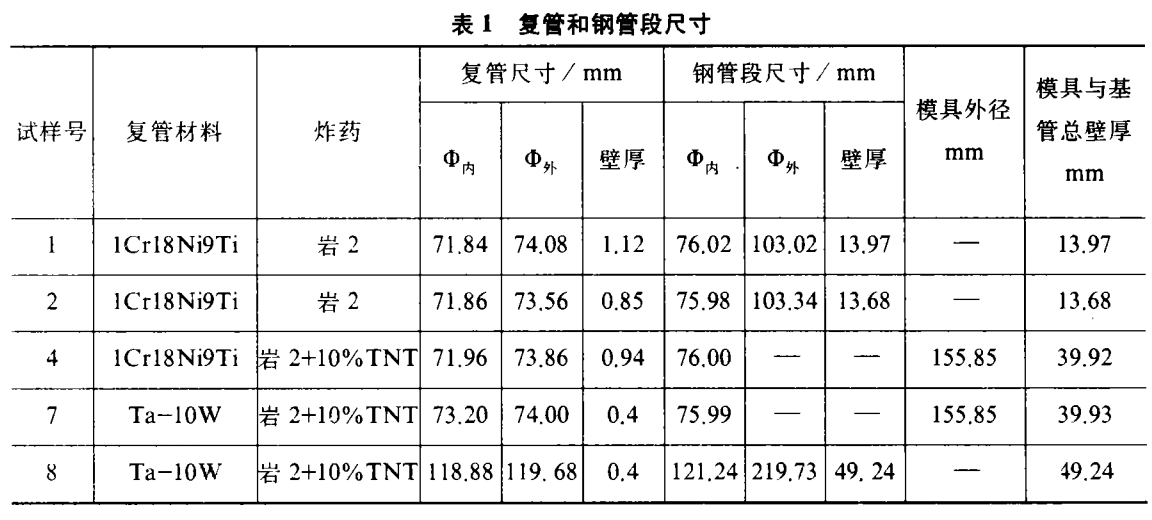

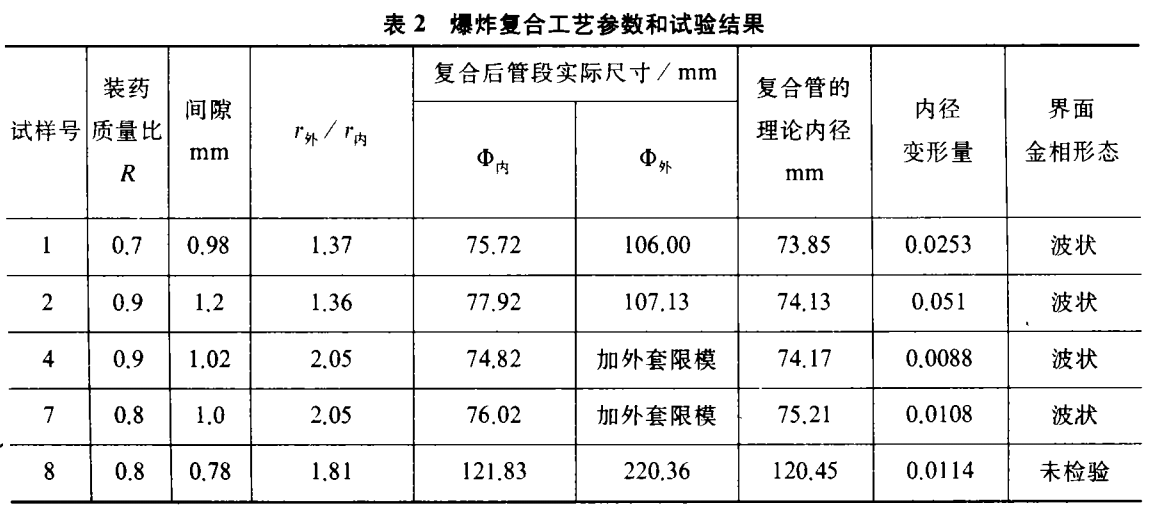

管段内复时的爆炸复合装置如图1所示。按照身管管段样品的内径、复管与内膛表面间距、装药厚度及起爆方式等关系，将复管、缓冲层、炸药、起爆药、中心柱、雷管以及定位环准备好，按图1将各部分安装好即可进行爆炸复合操作。表1为试验用样品尺寸，表2为试验参数及结果。表中复合管理论内径是假设复合时基管不发生径向变形，复管均匀地复合在基管上，根据复管体积不变原则计算出其复合后的厚度从而得出复合管理论内径。

2.4 复合界面的金相检验和外观检查

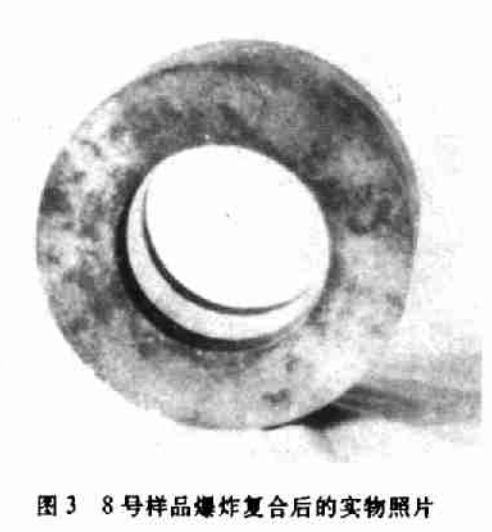

将复合后的薄壁管段沿纵向切开，取金相样品检验界面结合形态。检验结果，在所选择的试验条件下，复合界面均是所希望的波状结合.图2是7号样品复合界面的金相照片.这说明所取的爆炸复合工艺参数是合适的, 能够实现TA-10W衬管与钢管段的良好复合.爆炸复合后.TA-I0W焊管的焊缝有局部开裂，说明焊缝区的延伸率比基体低.不能满足复合时对塑性的要求。图3是8号样品的实物照片。

2.5 管段复合后内径的残余变形量

由于爆炸复合的高能量对管段内表面的强烈冲击，复合后内径残余变形增大是不可避免的.从表2的试验结果看出.薄壁管段样品在不加模具时，爆炸复合后内径变形量超过2%甚至可达5%以上,同时产生腰鼓形不均匀永久变形。在加套相同强度等级的模具后，「外/r内增大.内径变形量可以控制在1%左右。对于厚壁复合管段,其外/内比为1.8l内径变形量在1%左右。试验结果表明、随着装药质量比增加内径变形量增加: 随着「外/R内比值增加,内径变形量降低，故选择适当的装药质量比和外/R内比值,可以控制复合后的内径变形量。

2.6爆炸复合后管段材料机械性能的变化

为分析爆炸复合前后基管材料力学性能的变化，从复合前后的管段样品上，沿母线取样加工成拉伸试样.试验结果如表3所示。从试验结果看出,1号和2号样品爆炸

3 结论

1）采用经修正后的平板爆炸复合最佳工艺参数作为内复工艺参数的方法是可行的。圆管内复时炸药厚度取相同条件下平板复合炸药厚度的60%左右为宜。

2)在装药质量比R=0.8条件下，能将0.4mm厚的Ta-l0W合金衬管可靠地内复在CrNiMo钢管段内，结合界面是波状结合。

3）在保证钢管段具有一定强度和壁厚的条件下，复合管的内径变形量可以控制在1%左右，这对钢管段的力学性能影响不大。

论文引用信息

稀有金属材料与工程

第24卷第2期

1995年 4月
