MA-SPS法制备WTaCrVTi难熔高熵合金的组织结构与力学性能

发布时间:

2025-09-08

1 引言
钨由于具有高密度、高熔点、高强度、高硬度、高热导率、低物理溅射率和低氢及其同位素滞留率等优点，被视为核聚变堆中面对高温等离子体的候选材料之一[1-4]。为了进一步提高钨的性能，研究者们开发出一系列性能优异的钨合金及钨基复合材料[5-10]，但还不能完全满足聚变堆的要求。
高熵合金（high-entropyalloys，HEAs）由多种元素按照等摩尔比或近等摩尔比混合而成，具有一些传统合金无法比拟的优异性能，如高强度、高硬度、高耐磨性能和优良稳定性等[11-14]。2010年，Senkov等[15]首次采用真空电弧熔炼法制备了NbMoTaW含钨难熔高熵合金（refractoryhighentropyalloys，RHEAs），其显微硬度为4455±185MPa（454±19HV），高于任一纯元素材料。随之，研究者们开发出了一系列的含钨RHEAs，其组成成分包括Ⅳ副族（Ti、Zr、Hf）、Ⅴ族（V、Nb、Ta）、Ⅵ副族（Cr、Mo、W）以及Al、Si、Co、Ni等非难熔元素。目前，研究较多的含钨RHEAs均含有Nb或Mo，而Nb和Mo经过核聚变堆的中子辐照后具有长寿命放射性[16-17]，不利于后期的维护和处理。2019年，El-Atwani等[18]采用磁控溅射沉积技术制备了四元纳米晶WTaCrV合金。分别在室温和 1050K采用3MeVCu+离子对合金进行辐照，辐照后的样品中未发现因辐射引起的位错环的迹象，合金表现出了良好的抗辐照性能。2017年，Waseem采用机械混粉和放电等离子体烧结技术制备了不同原子比的WxTaCrVTi（x=32at%~90at%）[19]和WTaCrVTix（x=0，4at%，7at%）[20]合金。其中W0.42TaCrVTi和WTaCrVTi7具有优异的强度和硬度，分别为2314、2069MPa和793、714HV。2021年，Kim等[21]采用电弧熔炼制备了等原子比的WTaCrVTi高熵合金。该合金室温压缩强度为1588±128MPa，应变量为23.4%±5.7%，1073K下的压缩强度为1210±43MPa。W、Ta、V、Cr和Ti元素具有低中子活化特性，可用于核聚变堆的中子辐照环境中。另外，Ta具有高熔点、优异的力学性能和抗辐照性能[22]；V有助于提高HEAs的强度和硬度[15]；Cr具有优异的高温抗氧化性能[23]；而少量Ti的添加可降低合金中富Cr相和富V相的数量，提高合金组织结构的均匀性[20]。因此，WTaCrVTi新型RHEA合金有望用于核聚变反应堆中。目前，关于WTaCrVTi合金的研究报道较少，合金的制备一般采用磁控溅射、电弧熔炼法和机械混粉结合烧结法，这些方法制备的合金的组织结构不均匀，会发生元素偏析与富集，不利于高熵合金组织的形成。
机械合金化（mechanicalalloying，MA）具有工艺简单、成本低的优点。MA一般在高能球磨机上进行，球磨过程中，合金粉末不断经历撞击、冷焊、破碎等过程，不仅促使粉末中的原子相互扩散，实现各合金元素在原子级别的合金化，而且也实现了粉末细化。
放电等离子体烧结（sparkplasmasintered，SPS）是通过大脉冲电流结合轴向压力将粉末快速烧结成高致密度的块体材料。SPS具有加热冷却速率快、烧结温度低、保温时间短、可控制晶粒尺寸和进行晶界调控等优点，从而获得性能优异的材料[24]。
为了提高合金中各元素的均匀性，促进高熵合金组织结构的形成，本工作采用MA结合SPS制备WTaCrVTi高熵合金，研究球磨时间对合金粉末的形态、粒径、元素分布以及烧结后的合金的相组成、显微结构的影响，并对合金的力学性能进行表征。为含钨RHEAs的制备和性能优化提供实验基础。
2 实验
实验原材料为W粉（纯度99.98%，1~5μm），Ta粉（纯度99.9%，~45μm），Cr粉（纯度99.5%，≥45μm），V粉（纯度99.5%，≥45μm）和Ti粉（纯度99.99%，≥48μm）。按照W23.5Ta23.5Cr23.5V23.5Ti6计量比称量，将各组分粉末装入500mL不锈钢球磨罐。为了避免球磨过程中的冷焊效应，添加5wt%的乙醇作为过程控制剂。选择直径为 10和6mm2种尺寸的碳化钨磨球作为球磨介质，级配为1:3，球料质量比为15:1。球罐内抽真空并通氩气至0.05MPa。在QM-3SP4型（南京南大仪器有线公司）行星球磨机上进行机械合金化，转速为250r/min，球磨时间分别为1、5、10、20和40h。若球磨时间超过40h，一方面，合金粉末颗粒会发生严重团聚，并大量粘附在磨球与球磨罐壁上，导致出粉率不足50%。另一方面，合金粉末表面活性过高，易发生自燃现象。球磨后的粉末在真空烘箱80℃下干燥10h。
将机械合金化后的粉末在日本SinterLand的LABOX-1575型放电等离子体烧结炉中进行烧结，以100℃/min的速率升温至1500℃,在50MPa压力下保温10min，然后随炉冷却。最终获得圆柱体烧结试样，直径为20mm，厚度为4mm。为了便于叙述，不同球磨时间粉末烧结得到的合金记为Ti6-xh（x表示球磨时间，h）。
圆柱体试样的上下两面采用600#、800#金刚石砂纸依次进行打磨处理，然后采用线切割技术将烧结样品切割为直径4mm、高6mm的圆柱体压缩试样。
采用X射线衍射仪（XRD，X'pertPRO，荷兰）分析材料的物相组成，管电压40kV，管电流30mA，射线源为Cu-Kα；采用扫描电子显微镜（SEM，NovaNanoSEM450，荷兰）、能谱仪（EDS）及电子探针X射线显微分析仪（EPMA，JXA-8530FPLUS，日本）分别检测材料的显微结构和成分分析。
采用万能材料试验机（universalmaterialtester，ZwickZ020，德国）测试合金的压缩强度；采用维氏硬度仪（WilsonHardness，430SVD，美国）测定合金的硬度，负载为15kg，保压时间10s，测量5次后取平均值使用ZY-300Z型密度天平测量合金块体样品的实际密度ρa，其原理是通过阿基米德排水法测量。利用无序固溶体的理论密度公式（1）计算RHEAs的理论密度ρtheor，公式如下：

式中，ρi为组元的密度；Ai为组元的原子质量；Ci为组元的含量。计算得合金的理论密度为12.4g/cm3。
根据公式（2）计算合金的相对密度Rc：

3 结果与讨论
3.1 合金粉末的组成结构

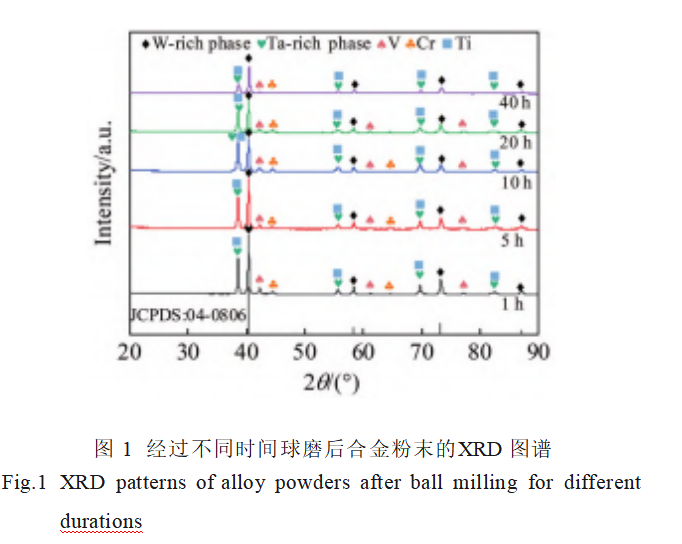

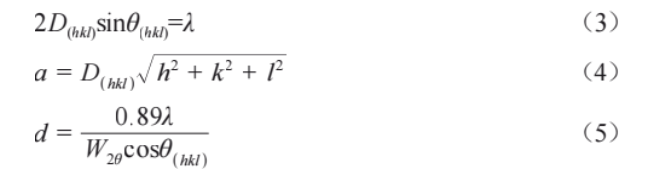

图1是经过不同时间球磨后的合金粉末的XRD图谱。各组粉末的XRD图谱相似，均能观测到W、Ta、Cr、V和Ti元素的衍射峰。但随着球磨时间的延长，各元素的衍射峰强度均减弱，特别是球磨40h后的粉末，Cr和V的衍射峰强度明显减弱，主要衍射峰为W和Ta。同时，衍射峰出现宽化和向高角度偏移的现象。基于(110)晶面，根据Bragg公式（3）、（4）和Scherrer公式（5）：

式中，D(hkl)为晶面间距，θ为衍射角，λ为X射线衍射束波长（Cu靶，0.15406nm），a为晶格常数，d为平均晶粒尺寸，W2θ为半峰宽。

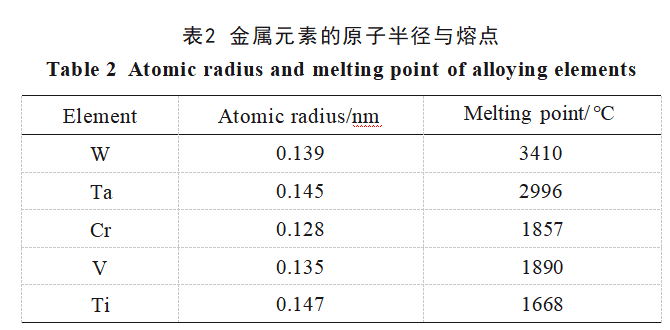

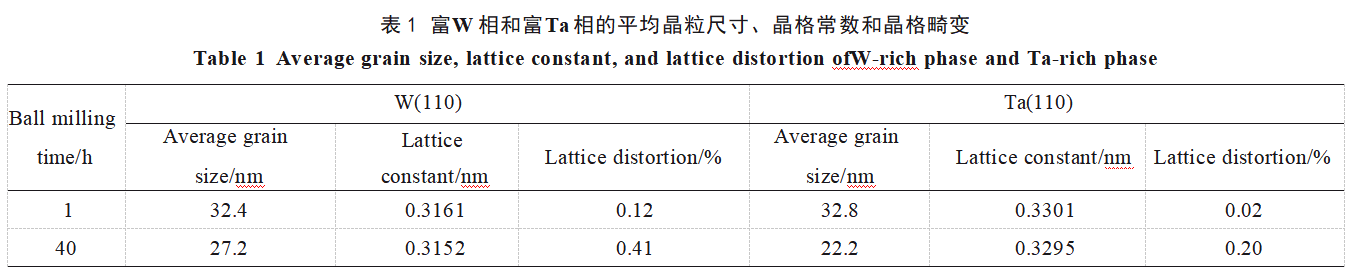

可分别计算出球磨1和40h的W和Ta的平均晶粒尺寸、晶格常数和晶格畸变，数据如表1所示。由表可知，经过球磨的W和Ta的晶格常数均小于常规W和Ta的晶格常数（分别为0.3165和0.3303nm），表明有其他元素固溶到W和Ta中。各金属元素的固溶顺序取决于它们的熔点，一般金属元素的熔点越低，其原子越容易发生扩散。W、Ta、V、Cr和Ti的原子半径和熔点如表2所示。在该合金体系中，V、Cr、Ti的熔点远低于W和Ta，且Cr和V的原子半径较小，因此，Cr和V容易扩散到W和Ta中，从而造成W和Ta的晶格收缩和晶格畸变。所以，随着球磨时间的延长，Cr和V对应的XRD衍射峰强度减弱，而W和Ta的衍射峰向高角度偏移。

另外，由表1可知，相较于球磨1h的合金粉末，球磨40h后的W和Ta的平均晶粒尺寸更小，分别为27.2和22.2nm，晶格畸变程度更大，分别为0.41%和0.20%。这是因为随着球磨时间的延长，大量的塑性变形使晶粒区域应变增加，导致缺陷密度增加。当区域切边带中缺陷密度达到某临界值时，晶粒破碎，晶粒不断细化[25]。并且随着球磨时间的延长，更多的Cr和V固溶到W和Ta中，由于各个元素的原子尺寸差异大，这将引起更大的晶格畸变。

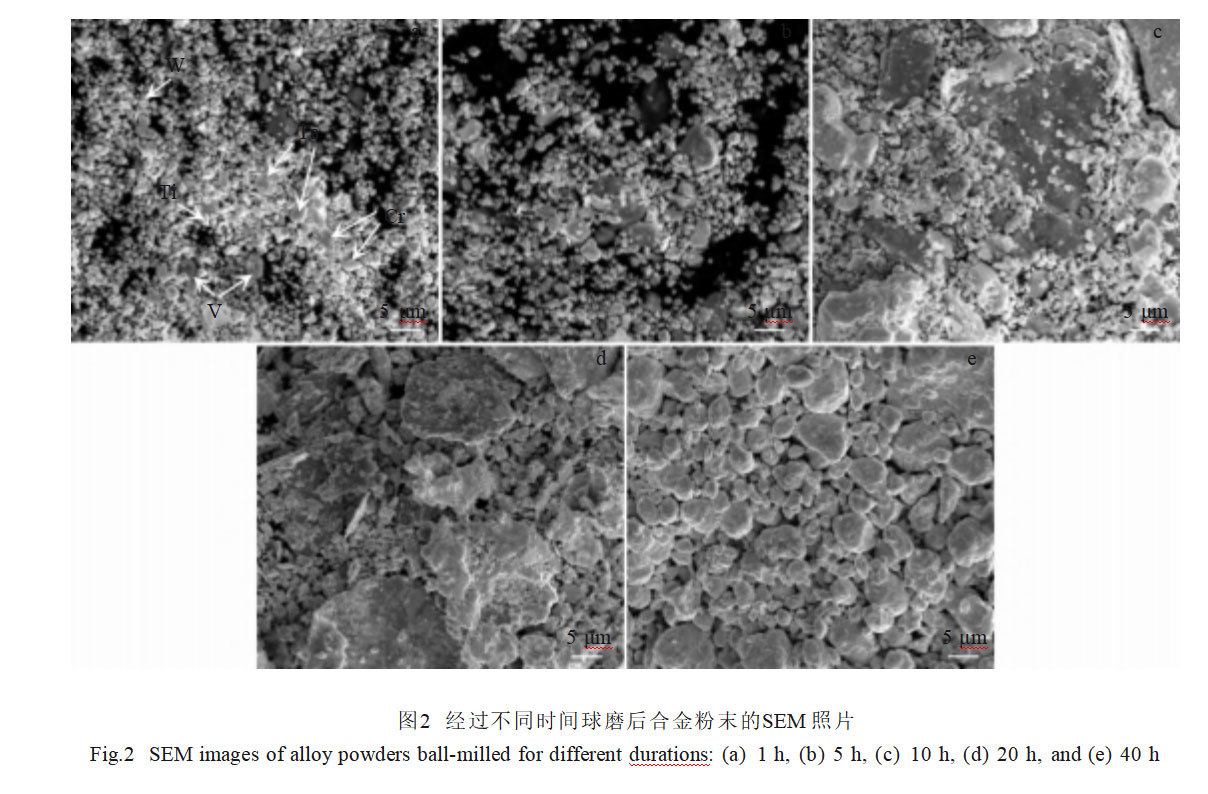

图2是不同时间球磨后的合金粉末的SEM照片。球磨1h的合金粉末基本保持各种金属粉末的原始颗粒形状，其中W为1.55±0.39μm的规则多面体球形颗粒，Ta为3.53±0.61μm的球形颗粒，Cr为不规则形状颗粒，V为较大尺寸的片状颗粒，Ti为小尺寸的球形颗粒。球磨5h后，金属粉末开始发生团聚，形成一些较大的颗粒。球磨10h后，合金粉末发生大量团聚，合金粉末主要由尺寸大小不均，且不规则的片状和碎片状颗粒构成。球磨20h后，合金粉末中的不规则片状颗粒进一步增多，这一阶段主要是粉末颗粒破碎为细颗粒和细颗粒冷焊的循环过程。球磨40h后，合金粉末颗粒尺寸趋于一致，为3.65±1.91μm，并呈现等轴颗粒形貌。

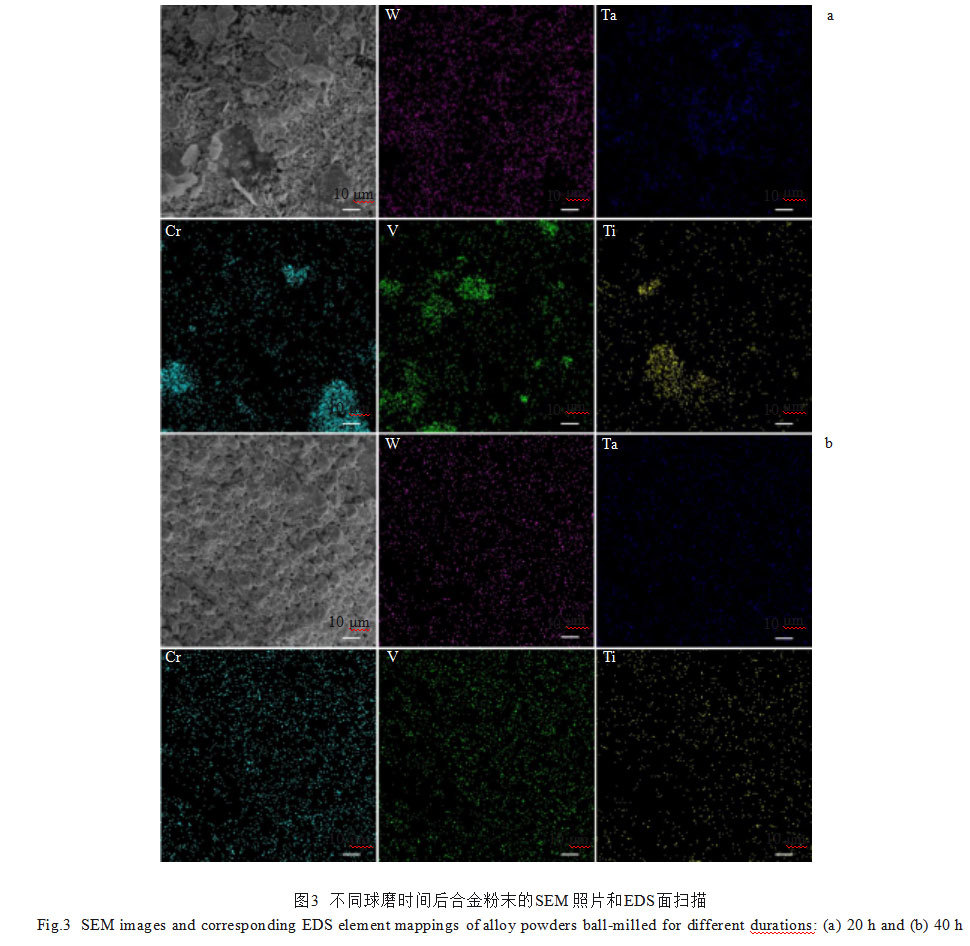

图3是球磨20和40h的合金粉末的EDS面扫描元素分布图。球磨20h的粉末中，W和Ta元素分布较为均匀，而Cr、V和Ti元素出现聚集现象。球磨40h的粉末中，各个金属元素分布均匀，未发现元素聚集现象。

3.2 SPS烧结后合金的组织结构

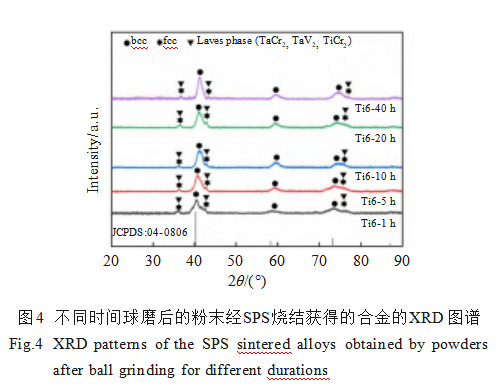

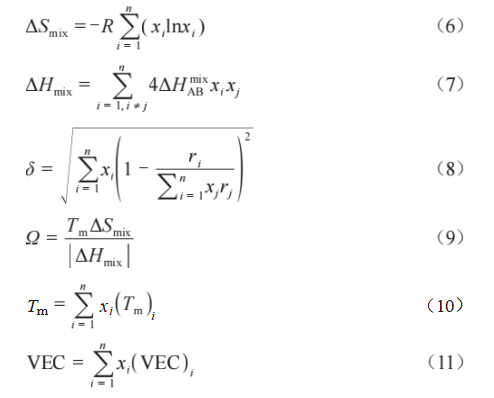

将不同时间球磨后的合金粉末进行SPS烧结，获得合金块体。图4为各组合金的XRD图谱。在所有的合金样品中，均观察到bcc相、fcc相和Laves相的衍射峰，而原合金粉末中未观察到Ta的衍射峰。随着球磨时间的延长，bcc相的衍射峰强度逐渐增强，衍射峰变得尖锐，表明结晶度变好；而fcc相和Laves相的衍射峰强度逐渐减弱。特别是在Ti6-40h合金中，fcc相和Laves相的衍射峰几乎消失，另外，它的bcc相衍射峰向高角度发生明显偏移，说明有大量的原子相互固溶形成了高熵合金相。为了证实该体系能形成高熵合金，根据式（6）~（11）对该体系的相关热力学参数进行了计算[26-28]，如下：

式中，R为气体常数（8.31J·mol-1·K-1），xi为第i种元素在合金中的原子分数，ΔHix为二元液相合金的混合焓，ri是合金中i组分的原子半径，Tm为n元合金系统的理论熔点，(Tm)i为第i个组元的熔点，(VEC)i为第i种元素的价电子浓度。

计算结果如表3所示。高熵合金若要形成固溶体应满足以下准则[26-27]：Ω>1.1、δ<6.6、-22kJ/mol<ΔHmix<7kJ/mol和11J/(K·mol)<ΔSmix<19.5J/(K·mol)。另外，当合金VEC<6.87时，材料倾向形成bcc结构。其中Ω是描述基于熵-焓竞争关系的参数，δ是描述综合效应的原子尺寸差异参数，ΔHmix是描述各元素之间化学相容性的参数，ΔSmix是描述系统混乱程度的参数，VEC代表价电子浓度。表3的计算结果表明，WTaCrVTi6合金体系符合形成bcc结构高熵合金的条件，XRD检测结果也证实了该结果。

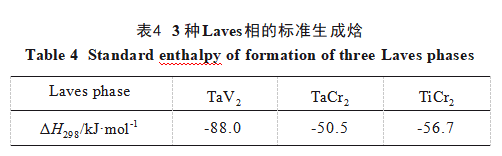

在含Cr的RHEAs中经常观察到Laves相的形成[29-31]，这是因为Cr和其他元素之间的原子半径差异大，有利于AB2型Laves相的形成，如TaCr2。另外，由于Ti的添加，合金还可能形成TaV2、VTa2和TiCr2等Laves相[20]。对于高熵合金，当金属间化合物的生成焓大到能克服高熵效应的影响时，便能形成金属间化合物或者中间相。表4是该合金可能生成的3种Laves相的标准生成焓[32]，均低于Ti6的标准生成焓，因此，该合金的Laves相可能包括TaCr2、TaV2和TiCr2。

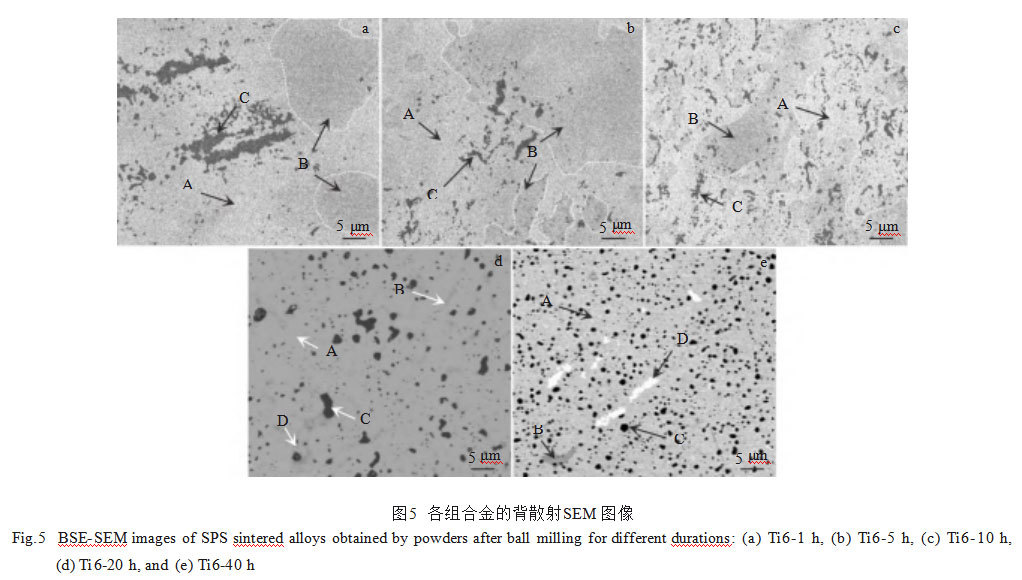

图5为各组合金表面的背散射SEM照片。由图可见，所有合金的组织致密，无明显孔洞。采用排水法测得各个合金的密度，它们的相对密度均在99.0%以上。合金均含有灰白色A相、灰黑色B相和黑色C相。特别值得注意的是，在Ti6-20h和Ti6-40h合金中，还出现了白色相D。对每种样品进行了EDS检测，表5给出了Ti6-40h合金的EDS结果，图6为该合金的EPMA图像。结合两者和上述的XRD结果可知，灰白色A相中的W、Ta、Cr和V的原子比接近等原子比，为bcc结构的WTaCrVTix固溶体；灰黑色B相富含Ta、Cr和V元素，为Laves相；黑色C相中Ti和O含量较高，两者的原子比接近1:1，且TiO为fcc结构，可确认C相为TiO；白色相D为富Ta相。由图5a~5c可知，经过短时间（1、5和10h）球磨的粉末制得的合金的微观组织结构不均匀，黑色TiO颗粒聚集在一起，大面积的Laves相不规则地分布在基体中。随着球磨时间的延长，黑色TiO颗粒开始分散，Laves相的面积显著减少，其周围出现了富Ta相，合金的微观组织开始变得均匀，如图5d所示。在Ti6-40h合金中，如图5e所示，bcc相连续分布，黑色TiO颗粒均匀分布在基体中，平均颗粒尺寸为1.08±0.38μm。Laves相几乎消失，而富Ta相出现，且其形状、大小和分布与Laves相类似。这是由于长时间球磨有助于合金粉末平均晶粒尺寸的减小和各元素的弥散分布，这有利于烧结过程中Laves相中的Cr和V的扩散，溶入bcc相中，导致原本的Laves相中的Cr和V耗尽，出现白色的富Ta相。

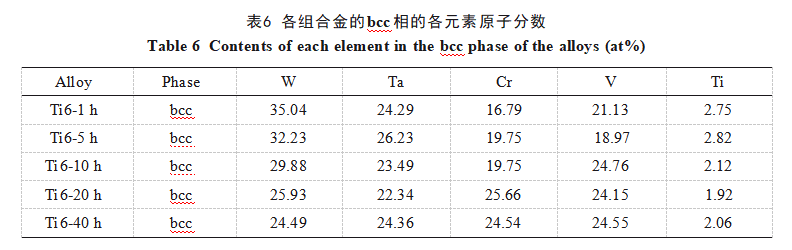

为了研究球磨时间对高熵合金中主相bcc组成的影响，表6给出了不同球磨时间制得的合金中bcc相的各元素含量。由表可知，当球磨时间较短时（1~10h），bcc相中的Cr含量较少，随着球磨时间的延长，特别是球磨40h制得的合金，bcc相中的W、Ta、Cr和V的原子比接近等原子比。说明球磨时间的延长，有助于同为bcc结构的W、Ta、Cr和V原子之间的扩散，并在烧结过程中形成bcc结构的固溶体。而室温下为hcp结构的Ti元素，在高温下也会经过同素异构转变成bcc结构。但Ti只能有限固溶于W中，因此bcc相中的Ti含量较低。而且，Ti具有良好的亲氧性，在烧结过程中，Ti会与粉末中残留的O反应生成黑色TiO。

3.3 机械性能

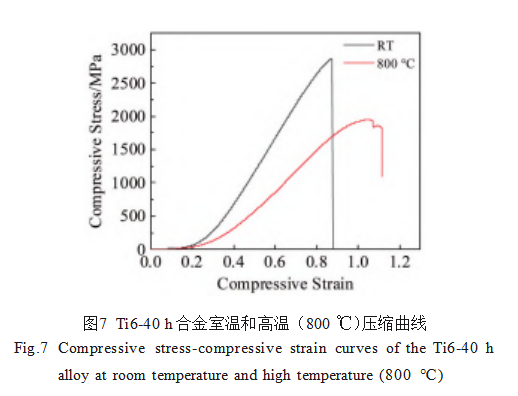

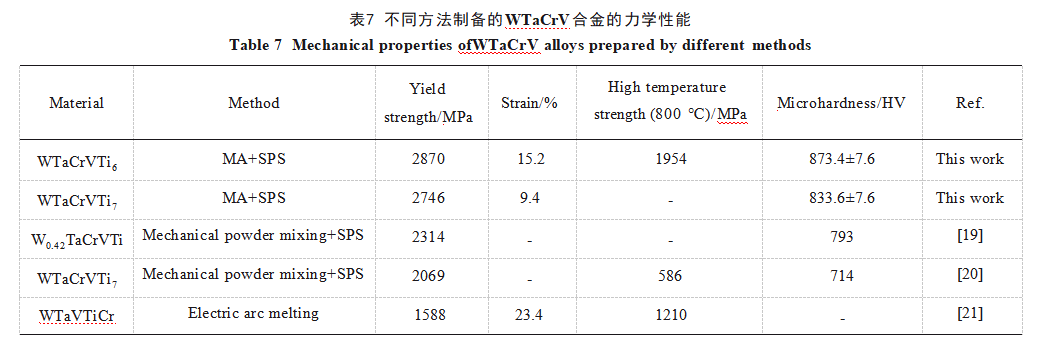

图7为Ti6-40h合金的室温和高温压缩曲线。室温和高温的压缩屈服强度分别为2870和1954MPa，室温显微硬度为873.4±7.6HV。表7列出了我们采用MA和SPS技术制备的2种合金与其他研究者制备的WTaCrVTi合金的力学性能的相关数据。由表可知，由于本研究制备的WTaCrVTi6合金具有均匀的组织结构，因此合金的力学性能都显著优于其它方法制备的RHEAs。
高熵合金的强化机制包括固溶强化、第二相强化和细晶强化，其中固溶强化是主要强化机制。首先，同为bcc结构的W、Ta、Cr和V元素会形成bcc结构的固溶体。然而这4种原子的原子半径相差较大，难以形成均匀的固溶体。因此MA结合SPS方法制备Ti6合金并加入适量的Ti[20]，可以促进等原子比固溶体的形成，使其具有最大的混合熵和固溶强化效果。其次，WTaCrVTi合金体系的各组成之间存在复杂的混合熵、混合焓关系，容易形成Laves相和TiO相，产生钉扎效应，固定晶粒结构，阻碍位错和裂纹扩展，产生第二相强化作用。最后适量Ti元素的添加可以促进合金的晶粒细化，实现细晶强化效果。Ti6-40h合金具有均匀的微观组织结构，因此，其具有良好的压缩强度与显微硬度。高温下，Ti6-40h合金的抗压强度大幅降低，这可能是因为Ti6-40h合金中低熔点的TiO发生软化，使合金的高温抗压强度降低，但合金仍然还有1954MPa的高温抗压强度，仍具有优异的高温抗软化性能。

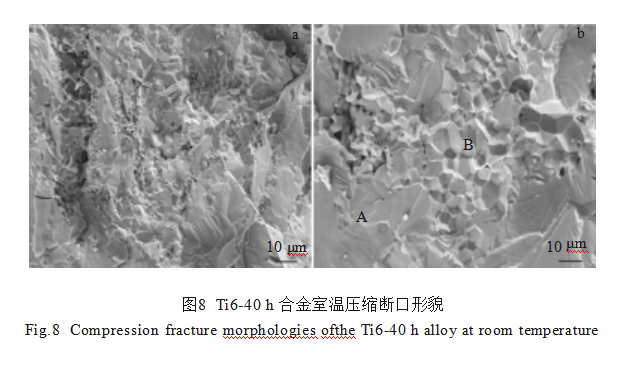

图8为Ti6-40h合金的压缩断口形貌图。合金的断口不仅有河流状花样的穿晶解理面（标记为A），还出现冰糖块状花样（标记为B）的晶间断裂特征。可见，合金的断裂模式为穿晶断裂和沿晶断裂混合。
4 结论
1）随着球磨时间的延长，合金粉末的成分趋于均匀化，晶粒尺寸减小，晶格畸变增大。经过40h球磨后的粉末，颗粒尺寸大小一致，约为3.65±1.91μm，并呈现等轴颗粒形貌；W和Ta的平均晶粒尺寸分别为27.2和22.2nm，晶格畸变分别为0.41%和0.20%，这是因为原子半径较小的Cr和V固溶到W和Ta中而引起。
2）将不同时间球磨后的粉末进行SPS烧结，可获得致密的合金，相对密度均在99.0%以上。合金中都包含bcc相、fcc相和Laves相，其中bcc相为WTaCrVTix固溶体，fcc相为TiO，Laves相包括TaCr2、TaV2和TiCr2等。Ti6-40h合金组织结构均匀：bcc相连续分布，相中的W、Ta、Cr和V的原子比接近等原子比；Laves相大幅减少；TiO颗粒均匀分布在基体相中，平均颗粒尺寸为1.08±0.38μm。
3）Ti6-40h合金具有优异的室温/高温压缩屈服强度和显微硬度，分别为2870、1954MPa和873.4±7.6HV。长球磨时间可以促进等原子比固溶体的形成，使其具有最大的混合熵和固溶强化效果。Ti6-40h合金的断裂模式为穿晶断裂与沿晶断裂混合。
参考文献：中图法分类号：TG139；TG132.3+3文献标识码：A文章编号：1002-185X（2025）09-2368-09MA-SPS法制备WTaCrVTi难熔高熵合金的组织结构与力学性能
